Пиноут конектори матичне плоче
На матичној плочи постоји велики број конектора и контаката. Данас желимо да вам испричамо о њиховом решавању.
Садржај
Главни портови матичне плоче и њихов пиноут
Контакти присутни на "матичној плочи" могу се подијелити на неколико група: конектори напајања, прикључци за вањске картице, периферне уређаје и хладњаке, као и контакте на предњој плочи. Сматрајте их по реду.
Снага
Струја се испоручује на матичну плочу преко напајања, која је повезана преко специјалног конектора. Код модерних типова матичних плоча постоје два типа: 20 пинова и 24 пинова . Изгледају овако.
У неким случајевима, још четири су додате у сваки од главних контаката, за компатибилност јединица са различитим матичним плочама.
Прва опција је старија, сада се може наћи на матичним плочама произведеним средином 2000-их. Друга је релевантна данас и користи се скоро свуда. Изглед овог конектора изгледа.
Иначе, затварање контаката ПС-ОН и ЦОМ, можете проверити перформансе напајања.
Погледајте и:
Повезивање напајања на матичну плочу
Како укључити напајање без матичне плоче
Периферије и спољни уређаји
Конектори за периферне и спољне уређаје укључују контакте за чврсти диск, портове за вањске картице (видео, аудио и мрежне), ЛПТ и ЦОМ тип улаза, као и УСБ и ПС / 2.
Хард диск
Главни конектор за хард диск који се тренутно користи је САТА (Сериал АТА), али већина матичних плоча такође има ИДЕ порт. Главна разлика између ових контаката је брзина: прва је приметно бржа, али друга погодна због компатибилности. Конектори се лако разликују по изгледу - изгледају овако.

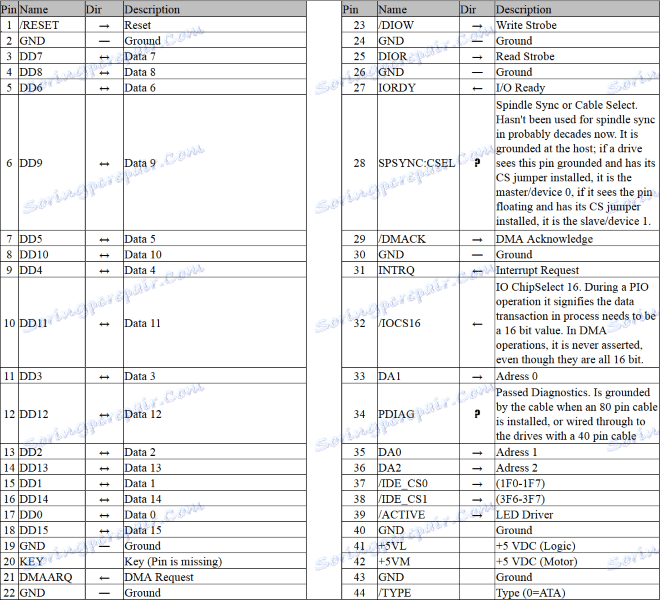

Конфигурација сваког од ових портова је сама по себи различита. Ово изгледа као пиноут ИДЕ-а.

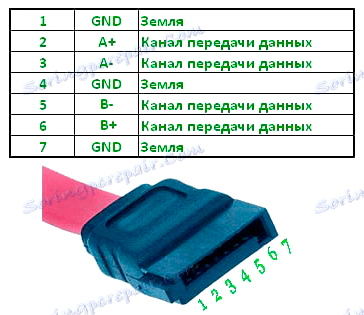

И ово је САТА.
Поред ових опција, у неким случајевима, СЦСИ улаз се може користити за повезивање периферних уређаја, али то је реткост на кућним рачунарима. Поред тога, већина савремених оптичких и магнетних дискова такође користи ове врсте конектора. Разговараћемо о томе како их исправно повезати други пут.
Спољне картице

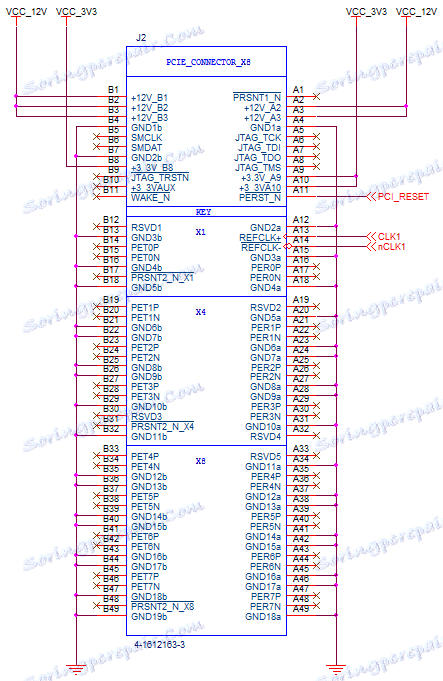

Данас је главни прикључак за повезивање спољних картица ПЦИ-Е. Звучне картице, графичке картице, мрежне картице и дијагностичке ПОСТ картице су погодне за овај порт. Пиноут овог конектора изгледа овако.
Периферни слотови
Најстарији портови за спољне уређаје су ЛПТ и ЦОМ (иначе, серијски и паралелни портови). Обе врсте се сматрају застарелим, али се и даље користе, на пример, за повезивање старих уређаја, које не могу заменити савременим аналогом. Изгледа да су конектори за податке везани за пинове.

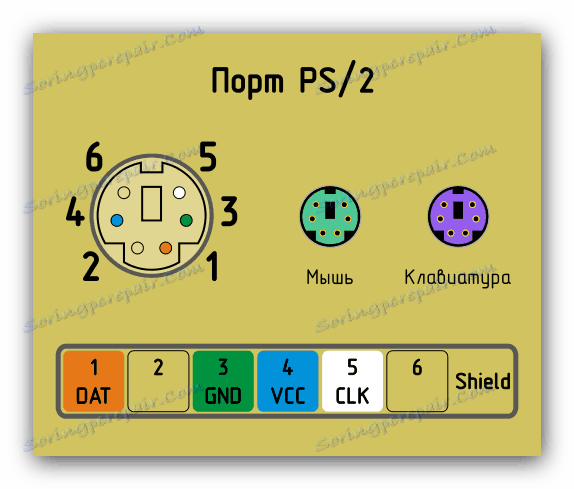

Тастатуре и мишеви се повезују на ПС / 2 портове. Овај стандард се такође сматра застарелим и масивно га замењује актуелнијим УСБ-ом, али ПС / 2 пружа више опција за повезивање управљачких уређаја без учешћа оперативног система, јер се још увек покреће. Изглед овог порта изгледа овако.
Имајте на уму да су улази за тастатуру и миш строго раздвојени!

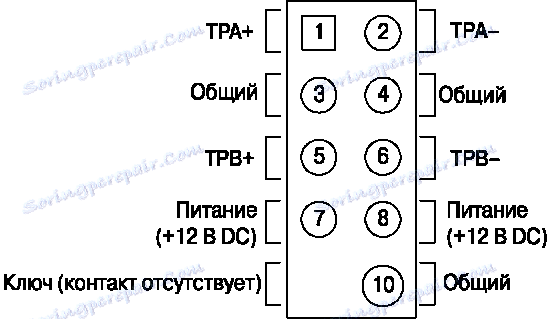

Други тип конектора је ФиреВире, познат и под називом ИЕЕЕ 1394. Ова врста контакта представља неку врсту универзалне серијске сабирнице и користи се за повезивање одређених мултимедијалних уређаја као што су видео камере или ДВД плејери. На модерним матичним плочама, то је ретко, али за сваки случај, показаћемо вам његов пиноут.
Пажња! Упркос вањској сличности, УСБ и ФиреВире портови су некомпатибилни!

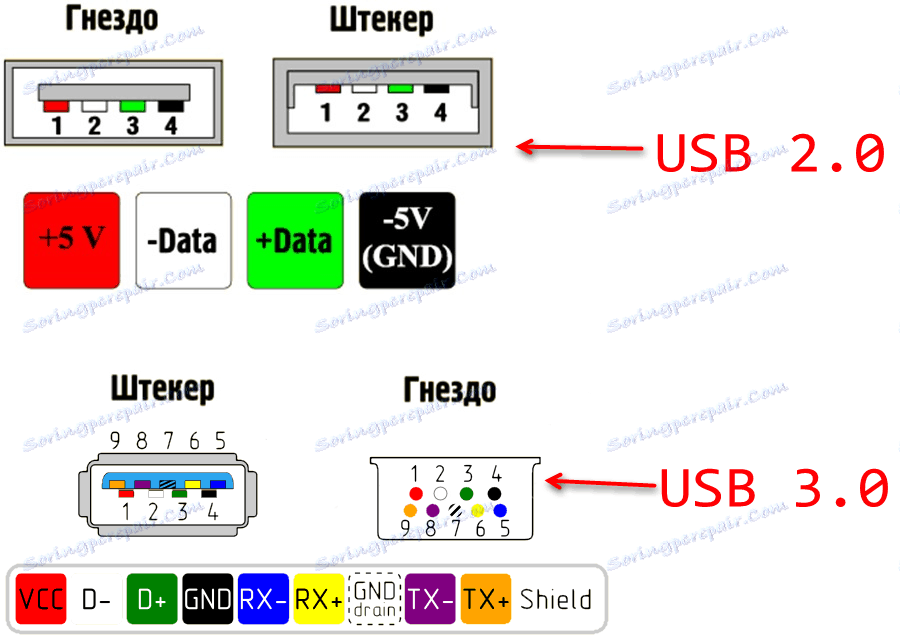

УСБ је данас најприкладнији и најпопуларнији конектор за повезивање периферних уређаја, који се крећу од фласх дискова и завршавају са екстерним дигитално-аналогним претварачима. По правилу, на матичној плочи постоји од 2 до 4 порта овог типа са могућношћу повећања броја повезивањем предње плоче (погледајте доле). Доминантни тип ИУСБ-а је сада тип А 2.0, али постепено произвођачи прелазе на стандард 3.0, чија се шема контакта разликује од претходне верзије.
Предњи панел
Контакти за повезивање предње плоче: неколико портова (на примјер, линијски излаз или 3.5 мини прикључак) се излазе на предњи дио системске јединице. Поступак за повезивање и пиноут контаката већ је прегледан на нашој веб страници.
Лекција: Повезујемо се са предњом плочом матичне плоче
Закључак
Размотрили смо постављање најважнијих контаката на матичној плочи. Сумирајући, примећујемо да су информације представљене у чланку довољне за обичног корисника.
