сПлан 7.0
сПлан је једноставан и практичан алат са којим корисници могу да креирају и штампају разна електронска кола. Рад у уреднику не захтева прелиминарно креирање компоненти, што значајно олакшава процес стварања пројекта. У овом чланку детаљно ћемо размотрити функцију овог програма.
Садржај
Тоолбар

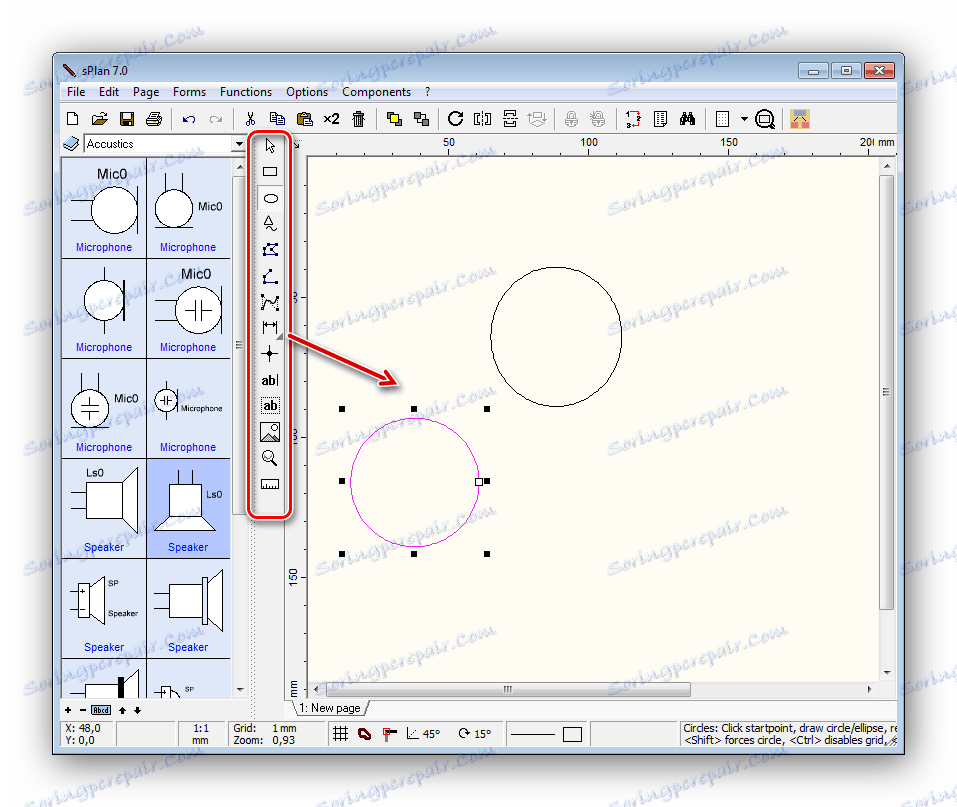

У уреднику постоји мали панел са главним алатима који ће бити потребни приликом креирања шеме. Можете креирати различите облике, премјестити елементе, промијенити вагу, радити са тачкама и линијама. Осим тога, постоји линија и могућност додавања логотипа у радни простор.
Библиотека делова

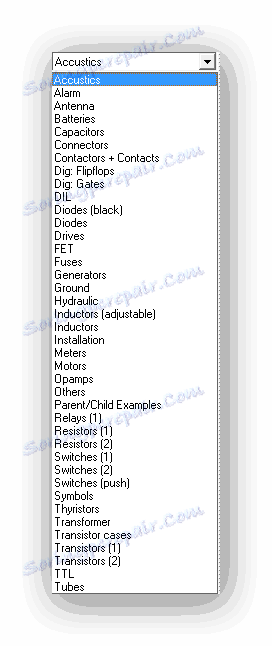

Сваки склоп је састављен од најмање два дела, али чешће има много више. сПлан нуди да користи уграђени директоријум, у којем постоји много различитих врста компоненти. У искачућем менију изаберите једну од категорија да бисте отворили листу делова.

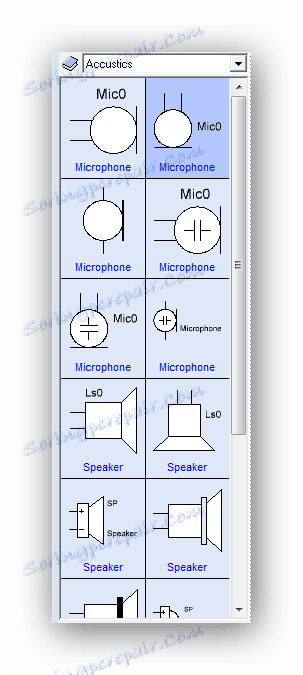

Након тога, листа са свим елементима изабране категорије биће приказана у главном прозору са леве стране. На пример, у акустичној групи постоји неколико врста микрофона, звучника и слушалица. Изнад детаља је његова ознака, тако да ће изгледати на дијаграму.
Уређивање компоненти

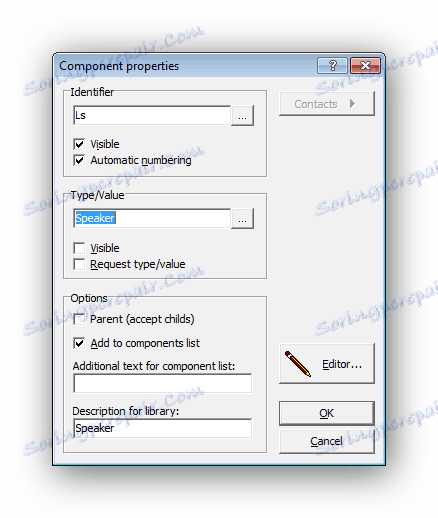

Свака ставка се уређује пре додавања у пројекат. Име је додато, тип је подешен и примењене су додатне функције.

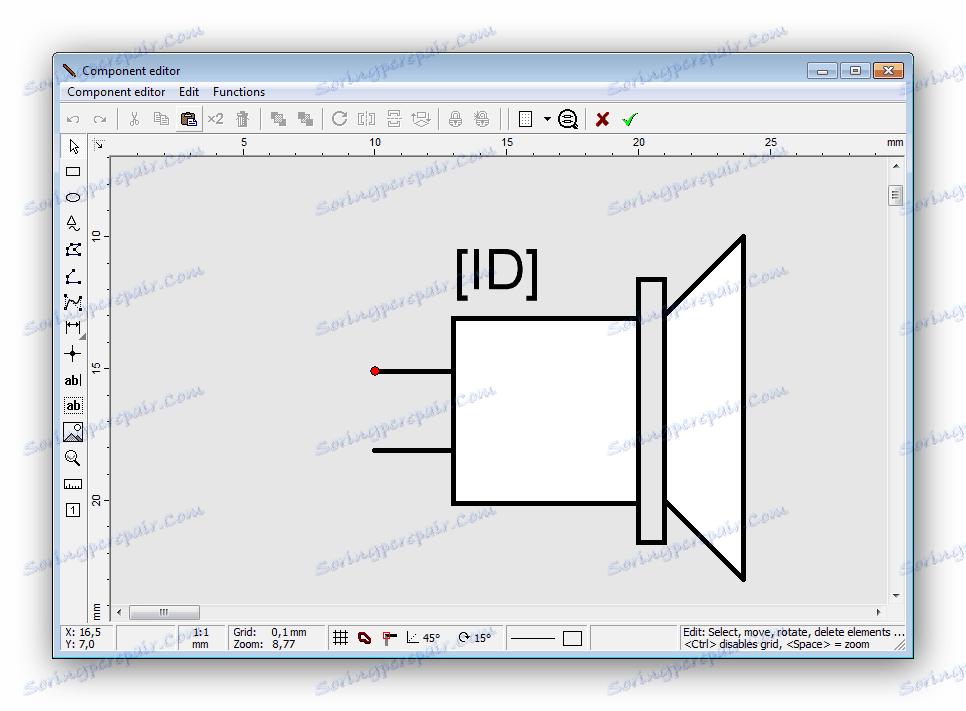

Морате кликнути на "Едитор" да одете до уредника да бисте променили изглед елемента. Овде постоје основни алати и функције, као иу радном прозору. Промјене се могу примијенити само на ову копију објекта који се користи у пројекту, а на оригинал у каталогу.

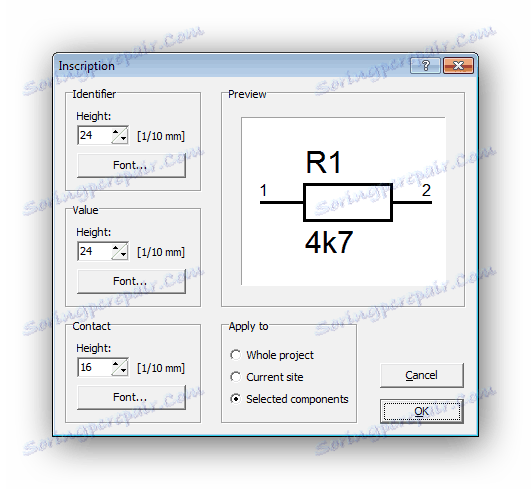

Поред тога, постоји мали мени у којем се приказују ознаке за одређену компоненту, што је увек неопходно у електронским колима. Наведите идентификатор, вредност објекта и, ако је потребно, примените додатне опције.
Напредна подешавања

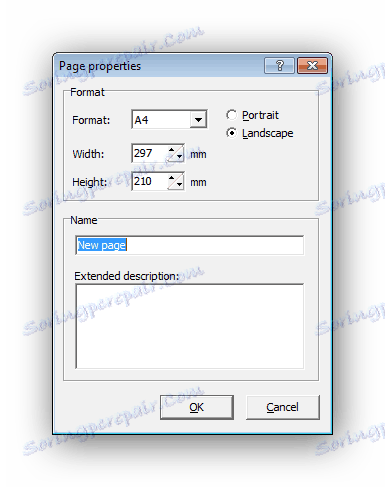

Обратите пажњу на могућност промене формата странице - то се ради у одговарајућем менију. Препоручљиво је да конфигуришете страницу пре него што додате предмете на њега, а ресење је могуће пре штампања.

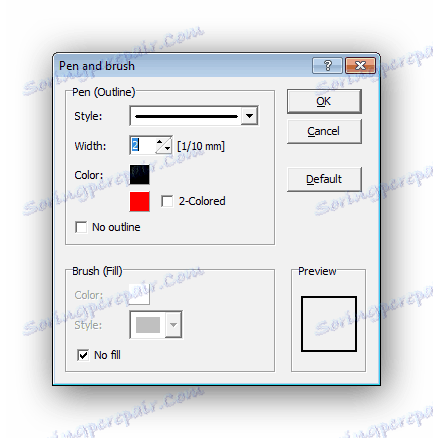

Више програмера предлажу постављање четке и оловке. Не постоји много параметара, али постоје најосновнији - промена боје, избор линије линије, додавање контуре. Не заборавите да сачувате промене за њих да би ступили на снагу.
Шема за штампу

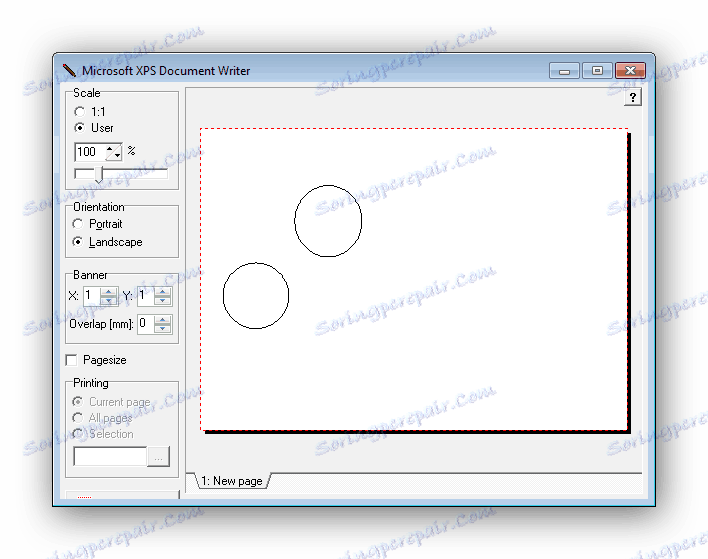

Након креирања картице, остаје само да га пошаљете штампачу. сПлан вам омогућава да то урадите са функцијом која је додељена њему у самом програму, чак вам чак и не треба да сачувате документ унапред. Једноставно изаберите жељене димензије, оријентацију странице и почните штампање унапред повезивањем штампача.
Предности
- Једноставан и практичан интерфејс;
- Присуство уредника компоненте;
- Велика библиотека објеката.
Недостаци
- Плаћена дистрибуција;
- Недостатак руског језика.
сПлан нуди мали скуп алата и функција које нису довољно за професионалце, али љубитељи расположивих могућности ће бити довољни. Програм је идеалан за креирање и даље штампање једноставних електронских кола.
